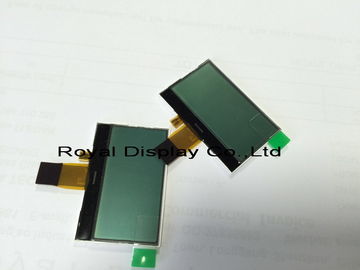

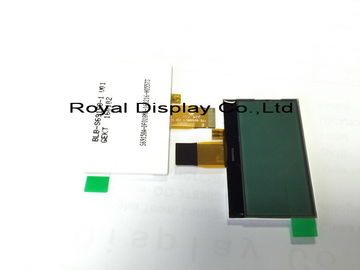

Pontos gráficos do cinza RYG12864Z 128*64 do módulo STN do LCD da RODA DENTEADA N-posição, fonte de alimentação 3.3V

Pontos gráficos do cinza RYG12864Z 128*64 do módulo STN do LCD da RODA DENTEADA N-posição, fonte de alimentação 3.3V

1. Módulo gráfico do LCD da RODA DENTEADA
2. Dots Format, 128x64
3. Controlador, ST7567 OU EQUIVALENTE
4. STN-cinzento, azul, DFSTN-Negative.FSTN-Postive
5. Luz da parte traseira do diodo emissor de luz, branco, vermelho, ambarina.

6. Usado para a N-posição

7. CN1	SÍMBOLO	CN1	SÍMBOLO
   1	TG-IN-1	10	D7 (SDA)
   2	TG-OUT-2	11	D6 (LCC)
   3	LEDA	12	A0
   4	LED-K	13	RSTB
   5	VG	14	CSB
   6	XV0	15	TG-IN-2
   7	V0		TG-OUT-2
   8	VSS
   9	VDD
