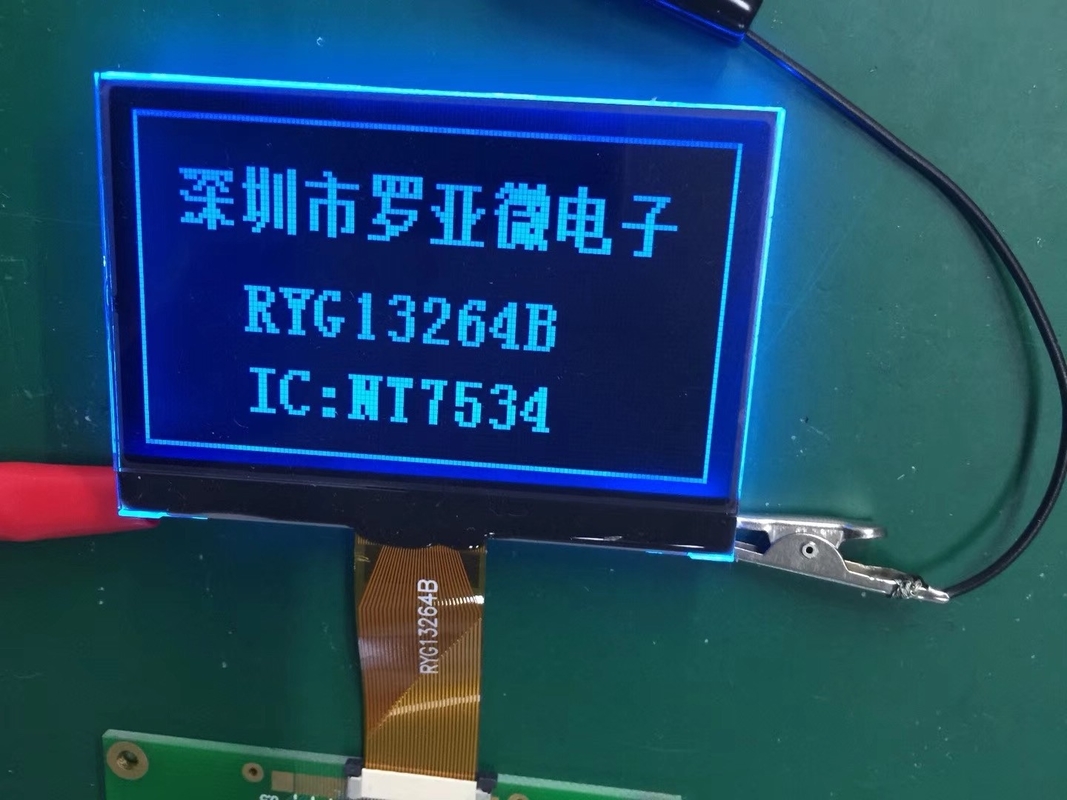

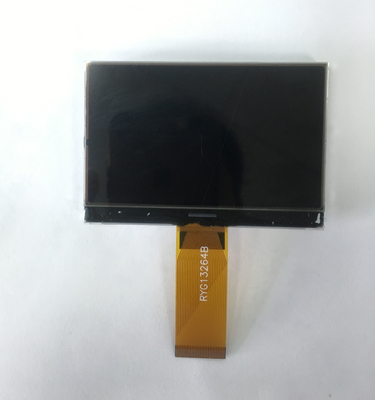

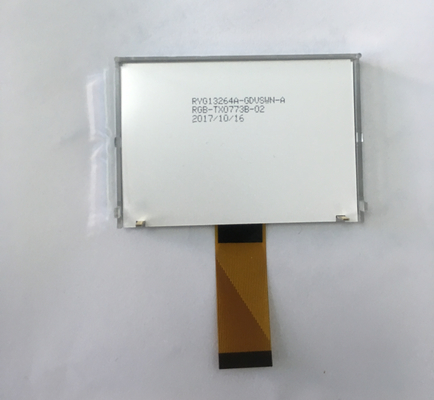

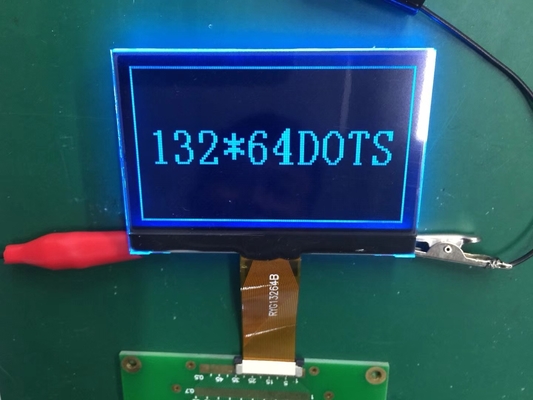

132*64 Gráfico Modulo LCD reflector colesterico azul/branco SSZ1603Z
Como escolher entre o display TN/STN/FSTN?
TN[Twisted Nematic]: resposta muito barata e rápida. Mas o ângulo de visão (5: 1 a 10: 1) é bastante limitado (geralmente de cima ou de baixo), o contraste também é menor em comparação com outros tipos de exibição.Normalmente preto em cinza ou azul em cinza.
Aplicações típicasAs calculadoras, aparelhos industriais simples, aparelhos portáteis de baixo custo.
STN[Super Twisted Nematic]: Preço um pouco mais alto do que o TN. Melhor ângulo de visão e contraste (8:1 a 15:1) do que o TN. Mas a resposta é mais lenta do que o TN.Pode escolher positivo (texto escuro sobre fundo claro) ou negativo (texto claro sobre fundo escuro)Suporte para tela maior e mais caracteres.
Aplicações típicasOs dispositivos portáteis de gama média, alguns ecrãs automáticos, painéis de controlo industriais.
FSTN: [Film compensated Super Twisted Nematic]: Melhor contraste (20:1 a 40:1) e ângulos de visão entre todos os 3 tipos.Por isso, se precisares de um visual mais profissional,, legível em vários ângulos e luz, e aceitar um custo mais elevado [por exemplo, uma tela FSTN de 3,5' 240*160 em uma base de 1kpcs, seria cerca de 10 USD], então seria uma boa escolha.
Aplicações típicas: Aparelhos portáteis de alta qualidade, dispositivos médicos, equipamentos industriais sofisticados, instrumentos de medição portáteis.
| Ponto | Especificações |
| Nome do produto | Modulo LCD gráfico de 132x64 pontos |
| Número do modelo. | RYG13264BW1 |
| Formato de pontos | 132x64 |
| Modo de exibição LCD | FSTN/TN Monocromo, cor opcional |
| Veja Angel | 12H ou 6H |
| Método de condução | O que é a Bíblia? 1/6 |
| Iluminação de fundo | Branco |
| IC de unidade | SSD1603Z ou equivalente |
| Operação Voltagem ((V) | 3.5v no máximo |
| Condições tecnológicas de MDL | RoHS |
| Temperatura de funcionamento | -20o C~+70o C |
| Temperatura de armazenamento | -30oC a +80oC |
Desagregação dos custos de um módulo LCD gráfico
Painel LCD [LCD+cristal líquido] 30-40 %: tamanho e resolução, qualidade FSTN, qualidade vidro.
IC do condutor 10-15%: por exemplo. , UC1608 ou ST7529, o preço do chip também flutua.
PCBA 10-15%: contém IC, conectores, componentes passivos.
Luz de fundo 10-15%: É opcional, e os LEDs + filme de guia de luz também têm diferença de qualidade.
Polarizadores e filmes 5-10%: normalmente para ecrãs STN ou FSTN.
Montagem e mão-de-obra 10-15%: montagem manual/semiautomática, ligação, solda.Mas alguns procedimentos também exigem muito trabalho humano., uma vez que o equipamento de automóveis correspondente requer um elevado custo e um desenvolvimento de longo prazo.
Ensaios QC (3-5%) : Ensaios ópticos, elétricos e visuais.
Embalagem (1-2 %): Embalagem em bandeja ou blister para protecção do transporte.
Margem de lucro: É necessário considerar o desperdício durante a produção, o transporte, etc., mas se comprar mais, o preço é sempre negociável.
Nosso Serviço
1- Melhor Controlo de Qualidade: Todos os LCDs são testados com instrumentos especiais ou placas principais antes da entrega para garantir o seu funcionamento.
2. Forma correta de embalagem:Embalados em sacos antiestáticos com caixa de espuma para garantir a segurança no transporte.3Métodos de pagamento múltiplos:T/T, Western Union, L/C, PayPal.4Métodos de transporte fiáveis:Entrega rápida por UPS, EMS, DHL, TNT ou por via aérea.5Serviço personalizado profissional: equipe profissional fornece serviço OEM&ODM.
6Preço competitivo: oferece-lhe um preço de fábrica direto.
7Melhor serviço pós-venda: Garantia de um ano.
Perguntas frequentes
1Q: É uma empresa de fabricação ou de comércio?
A: Somos uma fábrica na China.
2P: Como posso obter as amostras?
A: Enviar inquérito -- Oferecer orçamento -- Confirmar orçamento e pagar o encargo da ferramenta -- Fornecer desenho -- Confirmar desenho -- Fazer ferramentas e amostras -- Finir as amostras -- Entrega por frete ou coleta marítima
3P: Pode conceber o LCD de acordo com a nossa demanda?
R: Claro. Temos uma equipa profissional para atender a todas as suas demandas.
4Q: Como fazer pedidos?
R: Se você confirmar que as amostras estão bem, por favor, envie-nos sua ordem de compra por e-mail ou fax, então nós lhe enviaremos uma fatura para pagamento do depósito.
1.Informação do produto - Quantidade, número da peça
2- Tempo de entrega exigido.
3Informações sobre o transporte: nome da empresa, endereço, número de telefone e fax, porto marítimo de destino.
4Detalhes de contacto do transportador, se tiverem na China.
5Q: Quanto tempo demora a produção em massa?
A: 15-25 dias úteis. Depende de diferentes quantidades de pedido e número de peças.
