Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tamanho do contorno: | 79.00*46.0*11.2 mm | Área de visão: | 54.8*19.1 mm |
|---|---|---|---|
| tamanho do ponto: | 0.38*0.43mm | ponto de passo: | 00,40*0,45 mm |
| Interface: | 8 bit 8080 | temperatura de funcionamento: | -30 a +70 graus Celsius |
| Realçar: | Módulo gráfico de ST7567 LCD,Módulo LCD gráfico com luz de fundo,Modulo LCD gráfico amarelo verde |
||

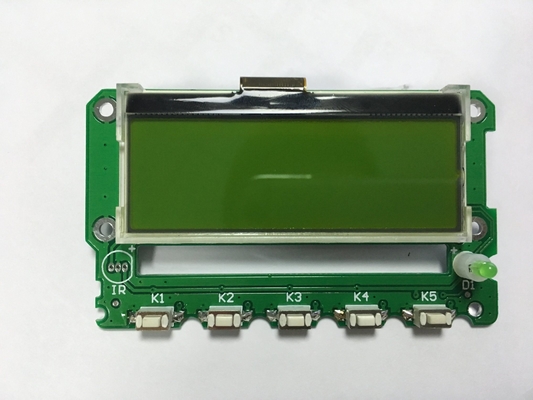

Modulo LCD gráfico de 122*32 ST7567 amarelo verde com luz de fundo e ecrã industrial de 12 horas de largura de temperatura
Descrição do produto
Um LCD gráfico (Liquid Crystal Display) é um tipo de tela que pode exibir conteúdo gráfico e padrões personalizados.um LCD gráfico permite controlar pixels individuaisFSTN é um modo de exibição que significa Film compensated Super Twisted Nematic.É um tipo de tecnologia LCD (Liquid Crystal Display) que fornece melhor contraste e ângulos de visualização em comparação com as telas TN (Twisted Nematic) padrãoOs ecrãs FSTN são conhecidos pela sua alta qualidade de renderização em escala de cinza e melhor legibilidade em diferentes condições de iluminação.Uma tela com 122x32 pixels no modo FSTN (Film compensated Super Twisted Nematic) refere-se a um tipo específico de tela gráfica que pode mostrar 122 colunas e 32 linhas de pixelsAqui estão alguns dados sobre nossos produtos gráficos de 122x32 pontos.

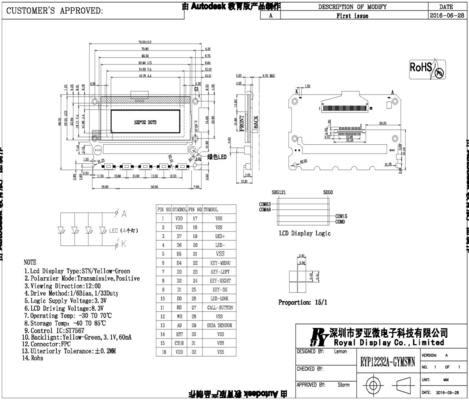

| Ponto | Especificações |
| Nome do produto | Módulo LCD gráfico de 122x32 pontos |
| Número do modelo. | RYP12232A-GYMSWN-A |
| Formato de pontos | 122x32 |
| Tamanho do contorno ((mm) | 79.0(L) ×46.0(W) ×11.2(T) |
| Área de observação ((mm) | 54.8x19.1 |
| Área de exibição | 48.78 x 14.38 |
| Ângulo de visão | Meia-noite |
| Tamanho do ponto ((mm) | 0.38x0.43 |
| Pitch de ponto (mm) | 0.40x0.45 |
| IC do condutor | ST7567 (em inglês)- Não. |
| Tipo de LCD | STN/Y-G, Transmissível, Positivo, 1/33Duty, 1/6Bias |
| Iluminação de fundo (tipo) | Branco, 3,1 V,60 mA Uniformidade>= 75% |
| Modo de interface | 8 BIT 8080 |
| VDD&VLCD (tipo) | 3.3 V e 8.3 V |
| Condições tecnológicas de MDL | RoHS |
| Temperatura de funcionamento | -30oC a 70oC |
| Temperatura de armazenamento | -40oC a 85oC |
Características do produto
Um módulo LCD gráfico de 122x32 pontos oferece várias vantagens para aplicações que exigem gráficos personalizados e elementos de interface de usuário.
1- Capacidade de exibição suportada: 122x 32 pixels pontos com modo FSTN.
2. Display de dados no chip RAM, Capacidade: 122 × 32 = 3904 bits.
3Interfaces em série são suportadas.
4Funções de comando abundantes.
5Circuito de accionamento estático equipado internamente para indicadores.
6Circuito de alimentação de display de cristal líquido de baixa potência equipado internamente.
7Circuito de ajuste de tensão de alta precisão.
8Circuito de oscilador CR equipado internamente.
9Extremamente baixo consumo de energia.
Aplicações do produto
É uma tela LCD matriz de 122x32 pontos com alta qualidade de imagem, grande ângulo de visão.Todos os materiais cumprem os requisitos de proteção ambiental e as normas RoHS.
Este módulo é amplamente utilizado em vários instrumentos, equipamentos inteligentes, equipamentos de comunicação, equipamentos médicos, equipamentos de controle industrial, aeroespacial, segurança, equipamentos de mobília, etc.E a versatilidade e as capacidades gráficas deste módulo tornam-no adequado para uma ampla gama de aplicações onde gráficos personalizados e interfaces de usuário são necessários.
Nosso Serviço
* O melhorControlo de qualidade: Todos os LCDs são testados com instrumentos especiais ou placas principais antes da entrega para garantir o seu funcionamento.
*Forma correta de embalagem:Embalados em sacos antiestáticos com caixa de espuma para garantir a segurança no transporte.
* Métodos de pagamento múltiplos:T/T, Western Union, L/C, PayPal.
*Métodos de transporte fiáveis:Entrega rápida por UPS, EMS, DHL, TNT ou por via aérea.
* Serviço personalizado profissional: equipe profissional fornece serviço OEM&ODM.
*Preço competitivo: fornece-lhe um preço directo de fábrica.
* Melhor serviço pós-venda: Garantia de um ano.
