Detalhes do produto:
Condições de Pagamento e Envio:
|
| Ponto: | pontos 192x64 | Tipo de exibição: | FSTN, Transflectivo/Positivo, 1/64função, 1/10vias |
|---|---|---|---|
| Tamanho do contorno: | 134.2 ((L) X62.5 ((W) X6.0 ((T) mm | Área de visualização: | 128.0X48.3 mm |
| Área de exibição: | 121.87X40.59 mm | Tamanho dos pontos: | 0.585X0.585 mm |
| Realçar: | Modulo de Display LCD Gráfico de 192X64 Pontos,Módulo de exibição LCD gráfico positivo |
||

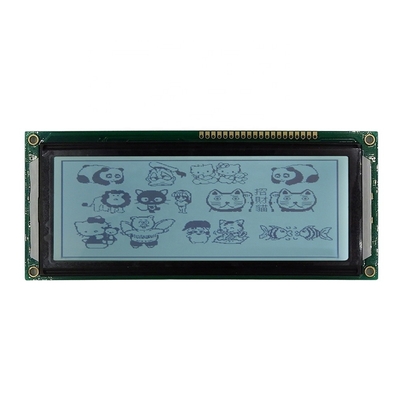

Um LCD gráfico (Liquid Crystal Display) é um tipo de display que pode exibir conteúdo gráfico e padrões personalizados. Ele tem uma matriz padronizada de componentes internos.O tipo mais comum é um módulo gráfico de tela LCD de matriz de pontosO ecrã LCD de matriz de pontos é composto por muitos pontos de exibição, cada um com um número diferente de pontos.A tela LCD de matriz de pontos 192x64 tem um número horizontal de 192 pontos e um número vertical de 64 pontosAo manipular estes pontos, expressamos o gráfico ou texto que queremos apresentar no nosso campo visual.
A folha de dados do módulo de exibição LCD gráfico de 160x80 pontos
| Ponto de referência | Especificações |
| Tipo de exibição | 192×64 pontos |
| Tipo de LCD | FSTN, Transflective/Positive, 1/64Duty, 1/10Bias |
| Tamanho do contorno | 134.2(L) × 62,5(W) × 6,0(T) mm |
| Área de visualização | 128.0×48,3 mm |
| Direção de visualização | Às 12 horas. |
| Área de exibição | 121.87×40,59 mm |
| Tamanho dos pontos | 0.585×0.585 mm |
| Pitch dos pontos | 00,635 × 0,635 mm |
| Controlador e condutor | UC1698U (COG) |
| Modo de interface | 6800, 8080; SPI 4-Wire, 3-Wire |
| VDD&VOP (tipo) | 3.3 V e 15.0 V |
| Cor da luz de fundo | Branco, 5V, 150mA |
| Ampla gama de temperaturas de funcionamento | - 30 a 70 |
| Ampla gama de temperatura de armazenamento | - 30 a 80 |
1Estrutura robusta: a iluminação de fundo do módulo LCD tem uma parede de suporte, FPC soldado (socket FPC opcional)
2. IC tem funções poderosas e boa estabilidade
3Baixo consumo de energia do ecrã
4Interface simples e operação de comando conveniente
5Temperatura de funcionamento: -20°C -70°C
6Temperatura de armazenagem: -30°C -80°C
As telas LCD gráficas de matriz de pontos 192x64 são amplamente usadas em vários dispositivos eletrônicos, como multimetros digitais, instrumentos de medição portáteis, consoles de jogos eletrônicos, mini-TVs, etc.Eles podem exibir gráficos simples, números, símbolos e texto e fornecem funções de exibição de informações básicas.Equipamento de medição, instrumentos industriais, etc. Podem também exibir resultados de medição, gráficos de curvas, informações de alarme, etc., proporcionando visualização de dados intuitiva e funções de monitorização.São mais adequados para exibir informações básicas, como gráficos simples, texto e símbolos, e podem fornecer capacidades de exibição suficientes em alguns cenários.
*Melhor controlo de qualidade: Todos os LCDs são testados com instrumentos especiais ou placas principais antes da entrega para garantir o seu funcionamento.
* Métodos de pagamento múltiplos: T/T, Western Union, L/C, PayPal.
* Métodos de Envio Confiáveis: Entrega rápida por UPS, EMS, DHL, TNT ou por via aérea.
*Resposta rápida: nossas vendas responderão mais rapidamente dentro de 24 horas.
* Serviço personalizado profissional: equipe profissional fornece serviço OEM&ODM.
*Preço competitivo: fornece-lhe um preço directo de fábrica.
* Melhor serviço pós-venda: Garantia de um ano.
P: O produto está em estoque?
A: Alguns produtos estão em estoque, produção em pequenos lotes por 1-2 semanas, produção em massa por 3-4 semanas.
Q: Quanto tempo dura a garantia e o serviço do produto?
R: O produto é válido por 1 ano e é um serviço de suporte técnico ao longo da vida.
P: Pode personalizar o produto? Como posso obter as amostras?
R: Podemos personalizar conforme necessário, e a quantidade tem um requisito mínimo de quantidade de pedido.
Enviar inquérito → Oferecer orçamento → Confirmar orçamento e pagar o custo da ferramenta → Fornecer desenho → Confirmar desenho → Fabricar ferramenta e amostras → Finir as amostras → Entrega por transporte marítimo ou de carga.
P: O módulo LCD pode ser exportado diretamente?
A: Os produtos passaram pela certificação relevante, podem ser exportados.
P: Como gerencia a qualidade do produto?
R: Os produtos são assados, envelhecidos, medidos elétricos e outros procedimentos de ensaio.
