Formato de ponto: | 192x64 | Contorno (mm): | 150.00*62.25*13.10mm |
---|---|---|---|
Luminoso: | Diodo emissor de luz verde-amarelo/branco | Conexão: | COG+FPC |
Fonte de alimentação: | 5V | Interface: | Paralelo |
Escala do ângulo de visão: | 6 horas | Conector: | FFC-conector |
controlador: | Aip31107/Aip31108 | ||
Realçar: | Exposição do módulo da RODA DENTEADA FPC LCD,exposição do módulo de 192X64 LCD,Módulo gráfico 3.3V do LCD |

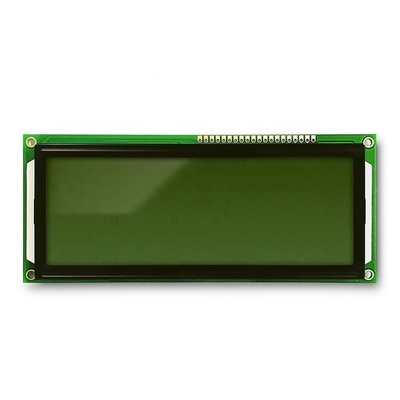

módulo do LCD da ESPIGA do gráfico da exposição 19264 de 192X64 LCM Stn LCD
Descrição do módulo gráfico de 192X64 LCD

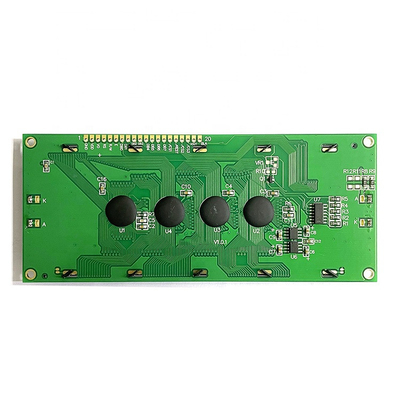

RYP19264A é um módulo da exposição do LCD com definição dos pixéis 192x64, a dimensão 150.00*62.25*13.10mm do módulo. RYP19264A utiliza IC AIP31107/AIP31108 que apoia a relação 8080. RYP19264A tem 20 pinos. O módulo tem um PWB com furos do parafuso e circuito periférico para a montagem fácil e o uso. A tensão da lógica é 5.5V (opcional: a tensão negativa), as tampas de -20~+70℃, variação da temperatura da temperatura de funcionamento do armazenamento é de -30~+80℃. Na sériede RYP19264A, há umas opções diferentes do luminoso disponíveis como verde-amarelo e branco. Quanto para ao tipo de polarizador, os clientes podem escolher o tipo transflective ou transmissivo.
Especificação do módulo de 19264 LCD
Definição
|
192*64
|
Ângulo de visão
|
6 horas
|
Dimensões externos
|
150.00*62.25*13.10mm
|
Área visual
|
123.5*43.0mm
|
Área ativa
|
120.92*40.28mm
|
Controlador IC
|
AIP31107/AIP31108
|
Modo de exposição
|
FSTN/Gray, STN/Yellow-green
|
Tipo do luminoso
|
Diodo emissor de luz verde-amarelo/branco
|
Tensão do módulo
|
VDD: 5V
|
Temp de funcionamento
|
-20°C~+70°C
|
Temp do armazenamento
|
-30°C~+80°C
|
Número de pinos
|
pino 20
|
Desenho do contorno do módulo de 4.05inch 192X64 LCD
Mais informação sobre LCDs gráficos
LCDs gráficos pode indicar gráficos inteiramente variáveis. É uma opção comum para as aplicações que precisam de indicar muitos menus diferentes ou precisam a capacidade para indicar diversos fontes e tamanhos de fonte diferentes. Além do que os gráficos em mudança, igualmente pode fornecer a legibilidade ótima da luz solar o consumo da baixa potência.
Características
1. Grande variedade de tamanhos e de definições disponíveis imediatamente
2. A maioria de produtos mantiveram-se no estoque e podem enviar o mesmo dia
3. Capacidade para indicar gráficos inteiramente variáveis
4. Luz solar legível
5. Consumo da baixa potência
6. Inteiramente customizável
Fluxo feito-à-medida da ordem do projeto do módulo do LCD
1. Inquérito
Envie-nos o desenho do esboço/detalhes, programação de projeto, aplicação, qty. procura, etc. pelo e-mail (a wendy@rylcd.com)
A cotação estará pronta no prazo de 3 dias (normalmente 1 dia).
2. Desenho contrário
Nós mandaremos para opor o desenho após para confirmar de nossa cotação e recebemos a carga de utilização de ferramentas.
normalmente, 3 dias para o vidro do LCD e 1 semana para o módulo do LCD.
3. Amostras de utilização de ferramentas
Após a aprovação de tiragem, as amostras de utilização de ferramentas serão terminadas em torno de 30 dias
4. Produção em massa
Após a aprovação das amostras, os bens da produção em massa serão terminados ao redor 30 a 60 dias. Depende da situação da ordem e da situação de fonte dos materiais.
Aplicação sobre o módulo da exposição do LCD
FAQ sobre o módulo gráfico do LCD
Q: Como controlar a qualidade dos produtos?
: A empresa tem uma equipe profissional da qualidade, e todos os produtos são 100% inspecionados antes da expedição.
Q: Está você aberto ao processamento do OEM?
: Sim, nós podemos OEM.
Q: Que é a aplicação dos produtos?
: Amplamente utilizado no instrumento, em dispositivos handheld, no controle industrial, na casa médica, automotivo, esperta e nos outros campos.
Q: São você um comerciante ou uma fábrica?
: Nós somos fabricantes, temos a marca registrada da produção e os trabalhadores de produção.
Q: Pode você produzir no OEM?
: Sim, nós podemos.
Q: Como controlar a qualidade dos produtos?
: A empresa tem uma equipe profissional da qualidade, e todos os produtos são 100% inspecionados antes da expedição.
