Nome do Produto: | Módulo de caracteres LCD 8X2 | Caracteres × Linhas: | 8 caracteres × 2 linhas |
---|---|---|---|
Modo do LCD: | STN Positivo Amarelo Verde | Polarizador: | transflectivo |
luz de fundo: | Diodo emissor de luz verde amarelo | Personagem: | Personagem escuro em fundo verde amarelo |
CI: | AIP31066 | Tipo de pacote IC: | COB |
TEMPERATURA OPERACIONAL: | -20 a 70℃ | TEMPERATURA DE ARMAZENAMENTO: | -30 a 80℃ |
Realçar: | Módulo de display LCD de caracteres alfanuméricos,módulo LCD de caracteres STN 8x2,módulo LCD de caracteres AIP31066 |

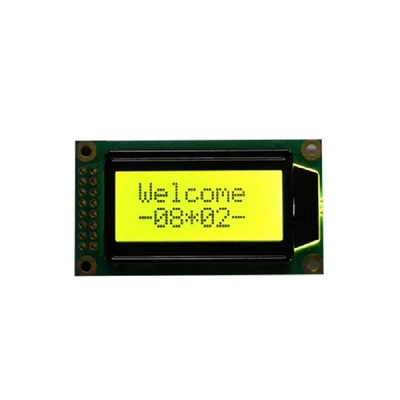

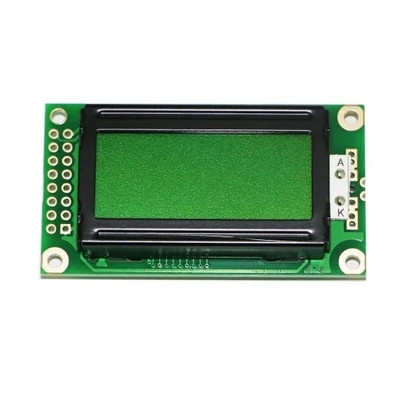

Módulo de display alfanumérico STN 8x2 Módulo de display LCD de caracteres monocromáticos
Detalhe rápido do módulo LCD de caracteres 8x2
Este módulo de display LCD 8x2 é alimentado por tensão 5V ou tensão negativa 3V.A luz de fundo é opcional, você pode escolher o módulo com luz de fundo ou sem ela.Existem muitas combinações de luz de fundo, por exemplo, verde-amarelo, azul, branco, âmbar, vermelho e luz de fundo RGB.Este display LCD monocromático de 8x2 caracteres possui IC AIP31066 integrado, oferecendo uma seleção de fontes, incluindo inglês/japonês, europeu ocidental, europeu oriental, europeu escandinavo, cirílico (russo) e hebraico/árabe, etc. Interface padrão de RYP0802B-Y Display LCD 8x2 é 6800;se você precisar de interface como SPI ou I2C, eles também estarão disponíveis, mas o IC será substituído por RW1063.
Especificação do visor LCD monocromático 8x2
Nome LCD | Tela LCD de 0802 Caracteres STN 8x2 Módulo de Display LCD | ||
Formato de apresentação | 8 caracteres * 2 linhas | Modo de exibição | STN YG/Azul |
Cor LCD |
Ponto de exibição: branco, Fundo: Azul |
Tratamento da superfície | Anti-reflexo |
Dimensão do esboço | 58,0(L) x32(A) x 6,8MAX(T) mm | Área de visualização | 38,0MIN(L) x16,0MIN(A) mm |
Direção de Visualização | 6 horas | Dados de entrada da interface | Interface MPU de 4 bits ou 8 bits habilitada |
luz de fundo | BRANCO | Método de Condução | 1/16 Duty, 1/5 Bias |
Temperatura operacional | -20℃~+70℃ | Temperatura de armazenamento | -30℃~+80℃ |
Desenho do Contorno do Módulo Display Alfanumérico 0802
Características do visor LCD de caracteres
Os módulos de caracteres LCD são dispositivos de exibição “caracteristicamente” simples, conhecidos por seu consumo de energia muito baixo e confiabilidade de longo prazo.Eles são projetados para exibir caracteres alfanuméricos em padrões predefinidos e não têm a flexibilidade que se pode imaginar ao considerar um LCD como um monitor de computador ou televisão.Na maioria dos casos, são pequenos displays exibindo apenas 8 ou 16 ou 32 caracteres, utilizados para relatórios de status e comunicação de pequeno nível.
Em muitos módulos LCD, não há luz de fundo presente, o que significa que ele opera no modo reflexivo.Isso significa que a luz ambiente é necessária para ver os caracteres exibidos por meio do uso de um elemento refletivo atrás do conjunto de cristal líquido.Em outros aspectos, ele opera como um LCD retroiluminado, com uma estrutura de cristal de bloqueio de luz polarizada habilitada por tensões aplicadas.
Módulos LCD são comumente vistos em calculadoras e outros dispositivos eletrônicos onde alguma comunicação visual é necessária para uma operação razoável.Impressoras, microondas, pagers e relógios digitais são alguns outros exemplos.Essa forma de exibição também é bastante comum entre os amadores eletrônicos pelo custo, eficiência e facilidade de operação que proporcionam.
Módulos LCD de caracteres (LCM) de exibição real
A Royal Display oferece uma ampla gama de módulos LCD de caracteres padrão para a aplicação dos clientes.Nossos visores de caracteres LCD estão disponíveis nos formatos 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 até 40x4 com caracteres de matriz de pontos 5x8.As tecnologias do painel LCD incluem os tipos TN, STN, FSTN, FFSTN e também com opções de modo positivo e negativo do polarizador.Existem diferentes retroiluminações LED disponíveis em várias cores, incluindo amarelo/verde, branco, vermelho, azul, verde, âmbar e LEDs RGB, bem como nenhuma opção de retroiluminação.
Para atender às demandas das aplicações dos clientes, esses visores LCD de caracteres estão disponíveis com ângulos de visão de 6:00, 12:00, 3:00 e 9:00 horas.exibição realoferece várias opções IC de fontes de caracteres, incluindo inglês/japonês, europeu ocidental, europeu oriental, europeu escandinavo, cirílico (russo) e hebraico/árabe.Esses módulos de caracteres LCD e módulos LCM podem ser usados em aplicações industriais e de consumo, incluindo equipamentos de guarda de entrada, telegrama, dispositivo médico, carro e áudio doméstico, linha branca, máquina de jogos, brinquedos e etc.
