Cátodo comum branco ultra fino da exposição de diodo emissor de luz de 7 segmentos para o indicador do temporizador
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ROYAL DISPLAY |
| Certificação: | ROHS, ISO |
| Número do modelo: | RYL6568W |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | negociável |
| Detalhes da embalagem: | Caixas, Capboard, EPE, bandeja da bolha |
| Tempo de entrega: | 15~25 dias de trabalho |
| Habilidade da fonte: | 1000K partes/mês |
|
Informação detalhada |
|||
| tamanho: | 0,28" ~4" | Cor do chip do tubo: | Cor inteira |
|---|---|---|---|
| Display Função: | Gráficos | Pixeis: | 10 mm |
| Polaridade: | Anodo/cátodo comum | Cor da superfície: | Cor preta ou cinzenta |
| Dígitos: | 1 a 6 | Cores: | vermelho, verde, azul, amarelo, alaranjado… |
| Destacar: | O segmento de RoHS 7 conduziu a exposição,Exposição de diodo emissor de luz comum do segmento do cátodo 7,Exposição de segmento comum do ânodo 7 do indicador |
||
Descrição de produto

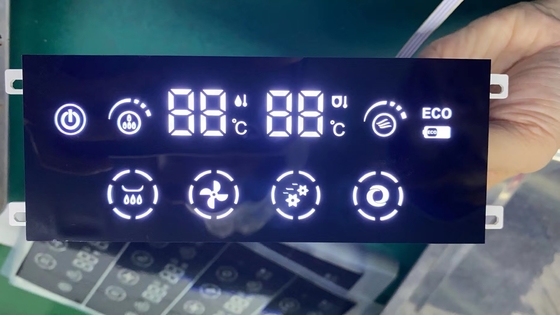

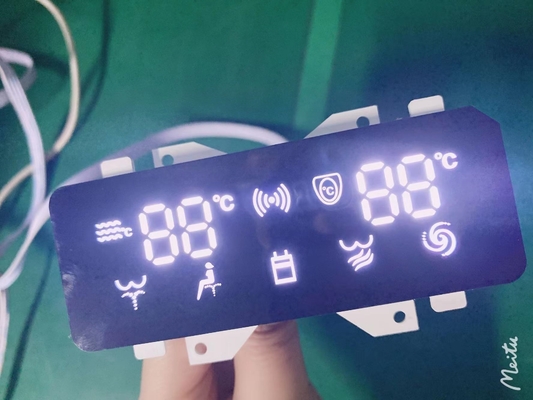

Cátodo comum de exibição de LED de 7 segmentos ultra fino branco personalizado para indicador de temperatura / temporizador
Existemdois tipos diferentesdo tipo de ânodo comum e do tipo de cátodo comum. No tipo de ânodo comum, todos os ânodos do ecrã estão ligados a um pin comum, normalmente a fonte de alimentação,e os LEDs são controlados através dos cátodos com o solo sendo ligado e a energia sendo desligada.
| Parâmetro | Símbolo | Condição | Min. | Tipo | Max. | Unidade |
| Voltagem para a frente | Vf | Se=20mA | 2.8 | 3.3 | V | |
| Voltagem inversa | - Não. | Ir=10 uA | 30 | V | ||
| Intensidade luminosa | IV | Se=20mA | 30 | MCD | ||
| Espectro com metade do valor | △λ | Se=20mA | 30 | nm | ||
| Comprimento de onda | Dλ | Se=20mA | 473 |
| Parâmetro | Símbolo | Classificações | Unidade |
| Corrente para a frente ((por dados) | Ipm | 20 | mA |
| Voltagem inversa (por dado) | - Não. | 5 | V |
| Dissipação de poder (por dado) | Pm | 80 | mW |
| Intervalo de temperatura de funcionamento | Topr | -40~+120 | oC |
| Intervalo de temperatura de armazenamento | Tstg | -40~+120 | oC |
| Temperatura da solda ((3 sec) | - Não. | 260 | oC |
Os ecrãs de sete segmentos são amplamente utilizados em relógios digitais, medidores eletrônicos, calculadoras básicas, ecrãs em eletrodomésticos, carros,e vários outros dispositivos eletrónicos que exibem informações numéricasExistem dois tipos diferentes de ecrãs de condução de sete segmentos: o tipo comum de ânodo e o tipo comum de cátodo.
VANTAGEM DE 7 SEGMENTOS DE EXPOSIÇÃO LED
Os monitores de sete segmentos de um dígito são usados em muitos sistemas incorporados e aplicações industriais onde a faixa de saídas a serem exibidas é conhecida de antemão.Display básico de sete segmentos de 1 dígito pode mostrar números de 0-9 e alguns caracteres. Displays de 7 segmentos são de diferentes tipos; especialmente eles diferem no número de dígitos/caracteres que podem ser exibidos. Basicamente, um display de 7 segmentos é uma única unidade,que pode exibir apenas 1 dígito ou 1 caractere. Mais dígitos são exibidos pela multiplexação de uma única unidade de 7 segmentos de exibição juntos para formar 2 dígitos de exibição, 3 dígitos de exibição ou 4 dígitos de 7 segmentos de exibição.É tranquilo e fácil de interfaçar Arduino e 7 segmentos de exibição juntosVamos começar o tutorial.
Uma tela de 7 segmentos tem muitas limitações, especialmente na faixa de caracteres que pode exibir.Há ecrãs no mercado que são muito mais avançados do que os ecrãs de sete segmentos e podem exibir quase todos os caracteres do alfabeto. Por exemplo:- um LCD de 16×2 que pode exibir quase todos os caracteres ASCII. Você pode pensar por que exibição de 7 segmentos ainda existe no mercado.Os monitores de 7 segmentos são a opção mais barata quando se trata de dispositivos de exibição disponíveis no mercadoUma unidade de exibição de segmentos de 7 dígitos/caracteres está disponível a 1/10 do custo de um módulo LCD de 16×2.
Cada um dos LEDs no ecrã tem um segmento posicional com um dos seus pinos de ligação retirado da embalagem de plástico retangular.Estes pinos LED são rotulados de a através de g representando cada LED individualOs outros pinos de LED estão conectados juntos formando um pin comum. Assim, prejudicando para a frente os pinos apropriados dos segmentos de LED em uma determinada ordem, alguns segmentos irão brilhar e outros permanecerem fracos,mostrando assim o carácter correspondente no ecrã.
O pin comum do ecrã indica geralmente o seu tipo. Existem dois tipos de ligação de pin: um pin de cátodos conectados e um de ânodos conectados,Indicando catodo comum (CC) e ânodo comum (CA)Como o nome sugere, um ecrã CC tem todos os cátodos dos 7 LEDs conectados, enquanto um ecrã CA tem todos os ânodos dos 7 segmentos conectados.
