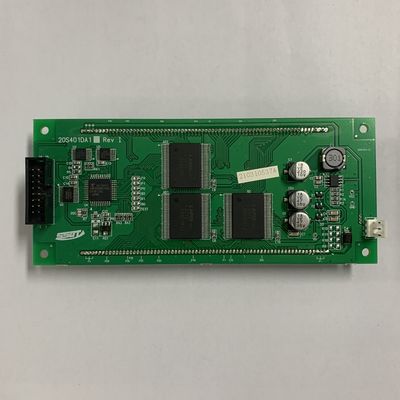

Módulo fluorescente de DOT Matrix VFD LCD da exposição do LCD do vácuo de 20S401DA2 4X20

Novo LCD Original 20S401DA2 4X20 Display Fluorescente a Vácuo DOT Matrix VFD Modulo LCD

Especificações do ecrã

1. Ámbito
Esta especificação aplica-se ao módulo VFD (Número de modelo: 20S401DA1) fabricado pela SSVD (Shanghai Samsung V acuum Devices)

2. Características
* Display fluorescente a vácuo: auto-luminoso, de alta qualidade e visível
* Fonte de alimentação única +5VDC: Conversor DC/DC integrado
* Interface paralela e serial: Baud-rate: 300 ~ 19.200 bps, Paridade Selecionável (não, pares, ímpares)
* Dois tipos de fonte CG-ROM: ASCII + japonês e ASCII + europeu
* 4 Nível de brilho: 25%, 50%, 75% e 100%
* Formato de caracteres: Matriz de pontos 5*7


O QUE É MODULO VFD

Um módulo VFD incorpora um controlador, um condutor de ânodo, um condutor de rede e um circuito de alimentação para facilitar a avaliação.

Realizar uma variedade de funções de controle de exibição usando um comando simples.
Para acomodar as especificações do cliente, podemos fazer pedidos especiais para interface e software.

Os ecrãs da série CU-U são todos construídos com dimensões compatíveis com LCD e conjuntos de comando HD44780.têm ângulos de visão amplos e são mais fáceis de ler a curtas e longas distânciasAlém disso, os ecrãs VFD têm uma resposta de exibição rápida dentro da faixa de temperatura do módulo de -40C a +85C. A Noritake oferece fornecimento e suporte de engenharia de longo prazo com seus produtos.

O Display Fluorescente a Vácuo fornece filamentos que criam densidade de elétrons. Os filamentos funcionam como um eletrodo quente.Também contém catodos (luminescentes), que são empregadas sob a forma de dígitos e letras.

Grades metálicas finas envolvem os ânodos, tentando controlar a disseminação da densidade de elétrons dos filamentos para os ânodos.

Sempre que as partículas carregadas transmitidas pelos filamentos atacam a luminescência, ela se ilumina.

Um ecrã fluorescente a vácuo, em comparação com um ecrã de cristal líquido, transmite luz extremamente forte com relação de contraste e também pode ajudar a exibir componentes de várias combinações de cores.As estatísticas de iluminação VFD parecem ser tipicamente em torno de 640 cd/m2, com VFDs de alta luminosidade funcionando a 4.000 cd/m2 e módulos de investigação atingindo até 35.000 cd/m2 com base principalmente na tensão e no período de tempo do acionamento.
