Módulo positivo da exposição do Lcd do medidor da energia elétrica ângulo de visão de 12 horas

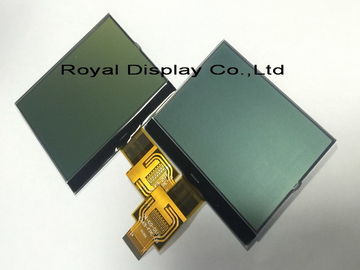

Módulo FSTN Transflective RYG4729SM positivo do LCD da RODA DENTEADA do medidor da energia elétrica (st7025)

1. Módulo do LCD da RODA DENTEADA
2. ÍCONE
3. Controlador, ST7025 OU EQUIVALENTE
4. STN-cinzento, azul, DFSTN-Negative.FSTN-Postive
5. Luz da parte traseira do diodo emissor de luz, branco, vermelho, ambarina.

6. Usado para o medidor da energia elétrica

7. CN1	SÍMBOLO	CN1	SÍMBOLO
   1	NC	16~18	VSS
   2~5	Terra	19~21	V1~V3
   6	PWM	22	V0
   7	/RST	23	CAP1N
   8	/CS	24~25	CAP1P~2P
   9	SCK	26	CAP2N
   10	SDA	27~28	VLCD
   11~12	VD1	29~32	Terra
   13~15	VDD	33	NC
