Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo de exibição: | 8 (caracteres) X 2 (linha) | Tipo de LCD: | FSTN, positivo, transmissor |
|---|---|---|---|
| IC: | Nt7066u-F00 | Conduzindo o método: | 1/16 dever, 1/5 de polarização |
| Direção de visualização: | Às seis horas. | Conduzindo a tensão: | LCD=4,7V, LCM=5,0V |
| Operação Temp. ((°C): | -20 a +70 | Temperatura de armazenamento. ((°C): | -30 a +80 |
| Realçar: | 0802 Módulo de exibição LCD de caracteres,Módulo LCD de caracteres STN |
||

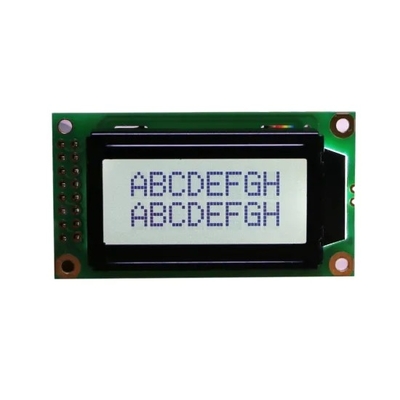

O LCD de caracteres é uma tecnologia de exibição de cristal líquido usada em dispositivos eletrônicos que exibem texto e ícones simples, geralmente apresentados em um tamanho e arranjo de caracteres fixos.Um LCD de 8x2 caracteres refere-se a um módulo de tela de cristal líquido (LCD) que pode exibir 8 caracteres em cada uma de suas 2 linhasÉ comumente conhecido como um LCD de 8x8 caracteres ou LCD alfanumérico de 8x2. Os monitores LCD utilizam células de cristal líquido e correntes elétricas para controlar a visibilidade dos caracteres na tela.Aqui está a folha de dados do nosso módulo LCD de 16x4 caracteres.
A tabela contém instruções específicas.
| Formato de exibição | 8 (caracteres) × 2 (linhas) |
| Modo de exibição | STN,POSITIVO ((Y-G),TRANSFLECTIVO |
| Método de condução | O que é o amor? 1/16 |
| Área de visualização ((mm) | 38 ((L) X16 ((W) |
| Dimensão do contorno ((mm) | 58 ((L) X 32 ((W) XMax 13,8 ((T) |
| Tamanho dos pontos ((mm) | 0.56 ((W) X0.66 ((H) |
| Peso dos pontos ((mm) | 0.6 ((W) X0.7 ((H) |
| Tamanho de caracteres | 2.96 ((W) X5.56 ((H) |
| IC | SPLC780D |
| Ver direção | Às seis horas. |
| Modo de interface | Interface MPU de 8 bits |
| Iluminação de fundo | LADO Y-G |
| Potência de accionamento | VDD=5,5V |
| Operação Temp. | -20 a +70 |
| - Não, não. | -30 a +80 |

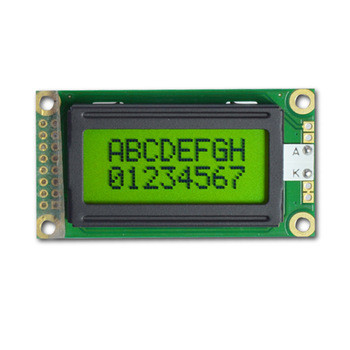

O desenho do módulo LCD de caracteres 0802
1Estabilidade da imagem: os LCDs de caracteres normalmente têm uma longa vida útil e são menos propensos a problemas como queima de pixels ou desbotamento da imagem.Isto torna-o muito confiável em aplicações que exigem uso contínuo a longo prazo.
2Baixo consumo de energia: devido às suas moléculas de cristal líquido que são dispostas apenas quando necessário, é muito econômico em dispositivos que dependem da energia da bateria ou exigem uso a longo prazo.
3. Alta visibilidade: O LCD de caracteres proporciona uma excelente visibilidade, permitindo a exibição clara de caracteres e imagens mesmo em condições de luz solar intensa ou de pouca luz.Extremamente confortável tanto no exterior como no interior.
4Exibição de informações: O LCD de caracteres é usado principalmente para exibir texto e números, adequado para aplicações que exigem exibição de mensagens, dados e parâmetros.Eles geralmente organizam os caracteres na forma de linhas e colunas.
5Fácil de controlar: O controlo do LCD de caracteres é relativamente simples e pode ser gerido utilizando microcontroladores ou controladores LCD dedicados.Isto facilita a sua integração em sistemas integrados e dispositivos electrónicos.
6- Amigável ao ambiente: em comparação com algumas outras tecnologias de exibição,caracter LCDs usam menos materiais e são mais ecológicos porque não contêm substâncias nocivas como mercúrio ou chumbo.
O módulo de caracteres, é uma exibição alfanumérica que pode mostrar caracteres, símbolos e números.Controladores de temperatura, balanças electrónicas, etc. Podem exibir dados em tempo real, resultados de medição, estado do equipamento, etc., e fornecer funções de exibição de informações básicas.Display LCD de 16x4 caracteres também pode ser usado em sistemas incorporados, tais como placas de desenvolvimento de microcontroladores, controladores incorporados, painéis de controle de robôs, etc. Eles podem exibir informações de depuração, instruções do usuário, indicadores de status,Para facilitar a interação entre desenvolvedores e utilizadores.
1Disponível para diferentes modos como TN/STN/FSTN...
2Caracteres de suporte: 8x2,16x1,16x2,16x4,20x4, etc..
3Personalizado para o módulo total incluindo novo tamanho, luz de fundo, cor,
4. placa de circuito PCB. modo de ligação ect.
5- Diferentes requisitos podem ser atendidos.
Posso obter amostras?
R Sim, basta nos dar pedidos de amostras, e amostras gratuitas para customizado mas taxa de módulo e taxa de entrega deve ser paga.
Q Como personalizar um módulo LCD?
A. Dê-nos mensagens para projetar módulos LCD e confirmar os desenhos
Q O custo do molde pode ser devolvido?
R Sim, se a quantidade for satisfeita.
Q Posso obter um preço mais baixo se encomendar grandes quantidades?
R Sim, preços mais baixos com encomendas de maior dimensão.
Q Quando envias o meu pedido?
A Normalmente 25 dias após o recebimento do seu pagamento, mas pode ser negociado com base na quantidade de ordem e no cronograma de produção.
