Detalhes do produto:
Condições de Pagamento e Envio:
|
| Formato de ponto: | 122X32 | Condições tecnológicas da LCM: | ROHS |
|---|---|---|---|
| IC: | St7567 ((Cog) | Modo de exposição: | Stn/Y-G, Transmissível, Positivo, 1/33duty, 1/6bias |
| Sentido da vista: | 12 horas | Modo da relação: | 8 bit 8080 |
| Tamanho do esboço: | 79.0(L) X46.0 ((W) X11.2 ((T) (mm) | Área da vista: | 54.8X19.1 ((mm) |

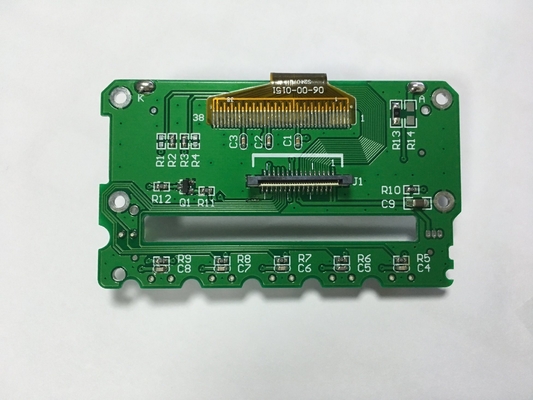

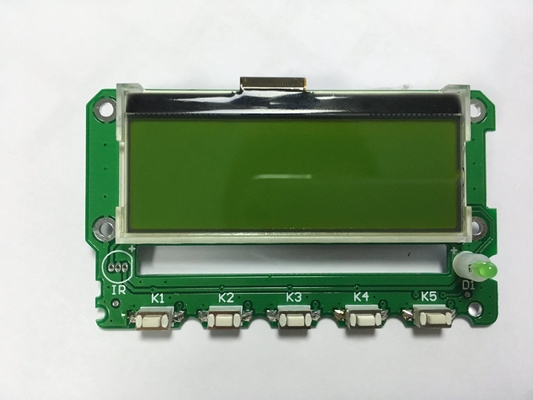

FSTN COG Module 122X32 Dots Graphic LCD Display com conector FPC
Descrição do ecrã LCD gráfico de 122x32 pontos
Um LCD gráfico (Liquid Crystal Display) é um tipo de tela que pode exibir conteúdo gráfico e padrões personalizados.um LCD gráfico permite controlar pixels individuaisFSTN é um modo de exibição que significa Film compensated Super Twisted Nematic.É um tipo de tecnologia LCD (Liquid Crystal Display) que fornece melhor contraste e ângulos de visualização em comparação com os monitores TN (Twisted Nematic) padrãoOs ecrãs FSTN são conhecidos pela sua alta qualidade de renderização em escala de cinza e melhor legibilidade em diferentes condições de iluminação.Uma tela com 122x32 pixels no modo FSTN (Film compensated Super Twisted Nematic) refere-se a um tipo específico de tela gráfica que pode mostrar 122 colunas e 32 linhas de pixelsAqui estão alguns dados sobre nossos produtos gráficos de 122x32 pontos.
As especificações gerais do ecrã LCD gráfico de 122x32 pontos
| Ponto | Especificações |
| Nome do produto | Módulo LCD gráfico de 122x32 pontos |
| Número do modelo. | RYP12232A-GYMSWN-A |
| Formato de pontos | 122x32 |
| Tamanho do contorno ((mm) | 79.0(L) ×46.0(W) ×11.2(T) |
| Área de observação ((mm) | 54.8x19.1 |
| Área de exibição | 48.78 x 14.38 |
| Ângulo de visão | Meia-noite |
| Tamanho do ponto ((mm) | 0.38x0.43 |
| Pitch de ponto (mm) | 0.40x0.45 |
| IC do condutor | ST7567 (em inglês)- Não. |
| Tipo de LCD | STN/Y-G, Transmissível, Positivo, 1/33Duty, 1/6Bias |
| Iluminação de fundo (tipo) | Branco, 3,1 V,60 mA Uniformidade>= 75% |
| Modo de interface | 8 BIT 8080 |
| VDD&VLCD (tipo) | 3.3 V e 8.3 V |
| Condições tecnológicas de MDL | RoHS |
| Temperatura de funcionamento | -30oC a 70oC |
| Temperatura de armazenamento | -40oC a 85oC |
As dimensões do contorno de 122x32 pontos gráfico LCD
Características doDisplay LCD gráfico de 122x32 pontos
Um módulo LCD gráfico de 122x32 pontos oferece várias vantagens para aplicações que exigem gráficos personalizados e elementos de interface do usuário.
1- Capacidade de exibição suportada: 122x 32 pixels pontos com modo FSTN.
2. Display de dados no chip RAM, Capacidade: 122 × 32 = 3904 bits.
3Interfaces em série são suportadas.
4Funções de comando abundantes.
5Circuito de accionamento estático equipado internamente para indicadores.
6Circuito de alimentação de display de cristal líquido de baixa potência equipado internamente.
7Circuito de ajuste de tensão de alta precisão.
8Circuito de oscilador CR equipado internamente.
9Extremamente baixo consumo de energia.
Aplicações deDisplay LCD gráfico de 122x32 pontos
Trata-se de um ecrã LCD de matriz de pontos 122x32 com alta qualidade de imagem, grande ângulo de visão.
Este módulo é amplamente utilizado em vários instrumentos, equipamentos inteligentes, equipamentos de comunicação, equipamentos médicos, equipamentos de controle industrial, aeroespacial, segurança, equipamentos de mobília, etc.E a versatilidade e as capacidades gráficas deste módulo tornam-no adequado para uma ampla gama de aplicações onde gráficos personalizados e interfaces de usuário são necessários.
Nosso Serviço
*Melhor controlo de qualidade: Todos os LCDs são testados com instrumentos especiais ou placas principais antes da entrega para garantir o seu funcionamento.
*Modo de embalagem correto: Embalados em sacos antiestáticos com caixa de espuma para garantir a segurança no transporte.
* Métodos de pagamento múltiplos: T/T, Western Union, L/C, PayPal.
* Métodos de Envio Confiáveis: Entrega rápida por UPS, EMS, DHL, TNT ou por via aérea.
* Serviço personalizado profissional: equipe profissional fornece serviço OEM&ODM.
*Preço competitivo: fornece-lhe um preço directo de fábrica.
* Melhor serviço pós-venda: Garantia de um ano.
Perguntas frequentes
1Q: É uma empresa de fabricação ou de comércio?
A: Somos uma fábrica na China. A nossa fábrica está localizada em Dongguan, e o escritório está localizado em Shenzhen.
2P: Como posso obter as amostras?
R: Enviar inquérito -- Oferecer cotação -- Confirmar cotação e pagar a taxa de ferramentas -- Fornecer desenho -- Confirmar desenho -- Fazer ferramentas e amostras -- amostras terminadas -- Entrega por frete ou coleta marítima.
3P: Pode conceber o LCD de acordo com a nossa demanda?
A: Claro. Temos uma equipa profissional para atender a todas as suas demandas.
4Q: Como fazer pedidos?
A: Se você confirmar que as amostras estão bem, por favor, envie-nos sua ordem de compra por e-mail ou fax, então nós enviaremos uma fatura para o pagamento do depósito.
1- Informações do produto - Quantidade, número da peça.
2- Tempo de entrega exigido.
3Informações sobre o transporte: nome da empresa, endereço, número de telefone e fax, porto marítimo de destino.
4Detalhes de contacto do transportador, se tiverem na China.
5Q: Quanto tempo demora a produção em massa?
A: 25-30 dias úteis. Depende de diferentes quantidades de pedido e número de peças.
