Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Módulo LCD de 16x2 Caracteres | Modelo NÃO.: | RYP1602A-8 |
---|---|---|---|
Matriz de Pontos / Resolução: | 5 × 8 pontos inclui cursor | Caracteres × Linhas: | 16 caracteres × 2 linhas |
Dimensão do Módulo: | 80,0 × 36,0 × 13,5 (MÁX) | Área de visualização: | 66,0 × 16,0 |
IC: | ST7066 ou equivalente, opção RW1063 | Interface: | 6800, opção SPI / I2C (RW1063 IC) |
Fonte de alimentação: | 5V (Também disponível para 3V) Tensão negativa opcional para fonte de alimentação 3V | Dever: | 1/16 ciclo de trabalho |
Tipo: | Visor LCD de caracteres | Característica: | O LED pode ser acionado por PIN1, PIN2, PIN15, PIN16 ou A e K |
Realçar: | Exposição 1602 do LCD do caráter,Módulo LCD de 16x2 Caracteres,Exposição alfanumérica azul de STN lcd |
Exposição 1602 do LCD do caráter STN monocromático LCD alfanumérico azul 16X2

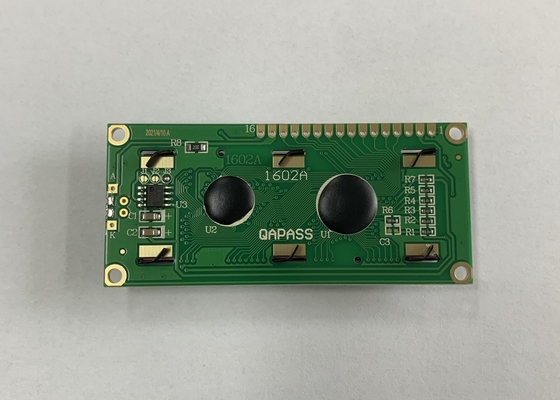

Detalhe rápido do módulo 1602 do LCD
O caráter do módulo 16 da exposição de RYP1602A LCD x 2 linhas com luminoso do diodo emissor de luz fornece várias combinações de cor para o luminoso, por exemplo, verde-amarelo, azul, branco, ambarino, vermelho. Este módulo do LCD sem luminoso está igualmente disponível.
A fonte de alimentação do defeito é 5V (3V é opcional). A tensão negativa é uma opção disponível para o módulo 3V. A diferença entre RC1602B e RC1602B1 é a posição dos pinos. Os pinos de RC1602B estão na parte superior; Os pinos de RC1602B1 estão na parte inferior. O diodo emissor de luz pode ser conduzido por PIN1, PIN2, PIN15, PIN16 ou A e K.
Especificação da exposição 1602 do LCD do caráter
Artigo | Descrição |
Nome do produto | módulo do LCD da ESPIGA 16x2 |
Modelo não. | RYP1602A |
Dot Format | 16 x 2 |
Dimensão do esboço (milímetros) | 80,0 x 36.0MAX |
Assem. Tamanho (milímetros) | 75,0 x 31,0 |
Área de vista (milímetros) | 64,6 x 16,0 |
Tamanho de caráter (milímetros) | 2,95 x 5,55 |
Ângulo de visão | 6 horas |
Tipo do LCD | STN-YG |
Luminoso | Verde amarelo |
Motorista IC | AIP31066 |
Fonte de alimentação | 3.3V ou 5V |
Relação | Paralelo |
Temp de funcionamento | -20º C~70º C |
Temp do armazenamento | -30º C~80º C |
Desenho do contorno da exposição monocromática de 16x2 LCD
Características da exposição do LCD do caráter/LCD alfanumérico
A definição da exposição de caráter padrão inclui 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2, 40x2, exposição do LCD do caráter 40x4. Os módulos do LCD do caráter estão disponíveis na ESPIGA e os tipos da RODA DENTEADA com relações diferentes em 8080, SPI, módulos da exposição de caráter de I2C.LCD estão em exposições de STN/FSTN/FFSTN LCD com o luminoso diferente do diodo emissor de luz na cor verde-amarela, branca e azul. As opções da fonte do módulo do caráter são europeias, cirílicas inglês/japonês, europeu, da Europa Oriental, escandinavo (russo), e hebreias/árabe. Nós oferecemos exposições de caráter com tensão de funcionamento 5V como o padrão e as opções 3V ou 3.6V estão igualmente disponíveis pelo pedido.
1. Nós somos fabricação profissional do módulo do LCD em China com equipamentos precisos e avançados.
2. O controle de alta qualidade com CE, ROHS aprovou e assim por diante.
3. Mais de 10 anos de experiência da indústria e de mercados principais involvidos pelo mundo inteiro
4. A equipe dedicada e profissional das vendas oferecer-lhe-á 24 horas em linha e o serviço imediato
5. Apoio do OEM e do ODM, 12 meses de garantia para todos nossos produtos
6. Nossa missão é ajudar nossos clientes a conseguir o sucesso, a seguir cumpre nossos ambos os sonhos
serviço das Pre-vendas:
1. Nossa equipe projeta e faz as soluções baseadas em exigências diferentes dos clientes diferentes.
2. Nós fornecemos 24 horas de serviço, e cada mensagem que você cita o inquérito será respondida dentro de 12 horas.
Serviços pós-vendas:
1. Nós proporcionamos o serviço ao cliente com Skype, telefone ou o e-mail, fornece-o video ou tirando para resolver problemas.
2. Nós proporcionamos o serviço de controle remoto através do Internet para conseguir o serviço do tempo real, que curto período de tempo de resolver problemas.
3. Nós temos o cliente profissional do coordenador para manter fastly a resposta.
