Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do Produto: | Módulo LCD de caracteres de 2004 | DOT Format: | 20X4 |
---|---|---|---|
Contorno (mm): | 98*60 | DIREÇÃO DE VISUALIZAÇÃO: | 6:00 |
luz de fundo: | Luminoso branco ou ambarino do diodo emissor de luz | tipo de lcd: | FSTN-positivo, STN-cinzento |
Driver IC: | ST7066U | Pacote de IC: | COB |
Temp.: | -20º C~70ºC | temperatura de armazenamento: | -30º C~80ºC |
Realçar: | Módulo de exibição LCD de caracteres monocromáticos,módulo LCD de caracteres STN YG 20x4,módulo LCD de 98 * 60 caracteres |

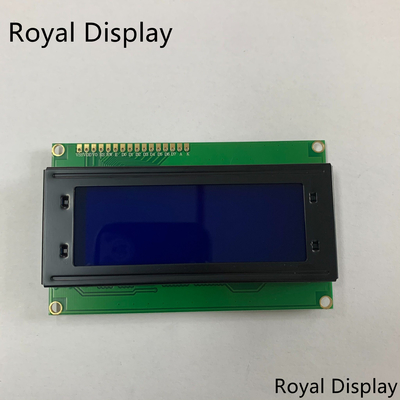

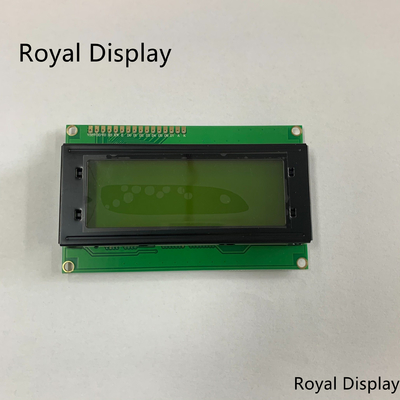

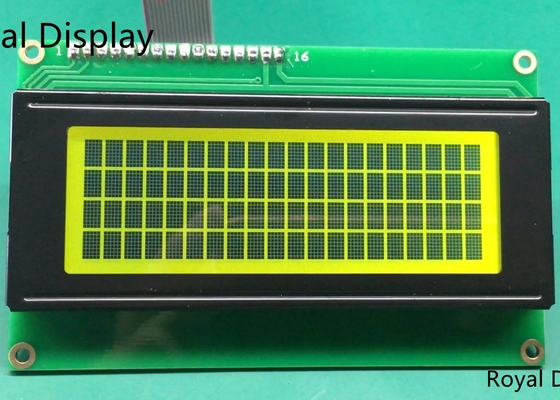

Módulo de display LCD monocromático STN YG 20x4 caracteres 2004 Módulo LCD
Detalhe rápido do módulo LCD de caracteres 20x4
RYP2004B é um módulo de display LCD monocromático de 20x4 caracteres.O tamanho do módulo é 98,0 x 60,0 mm.A série foi construída em IC ST7066, suportando a interface padrão 6800;outras opções disponíveis para interface são SPI e I2C.A tensão padrão é 5V;ao usar 3V, a alimentação para tensão negativa também deve ser de 3V.O LED pode ser acionado por PIN1, PIN2, PIN15, PIN16 ou A & K. O RYP2004B oferece várias combinações de luz de fundo LED, tipos de LCD, diferentes tipos de polarizador e fontes para você escolher.Sinta-se livre para nos contatar para mais detalhes.
Especificação do visor LCD monocromático 20x4
Item | Descrição |
Nome do Produto | Módulo LCD de caracteres 20X4, 2004Módulo de Display Alfanumérico |
Nº do modelo | RYP2004B |
Formato de pontos | 20X4 |
Contorno (mm) | 98*60 |
Área de visualização (mm) | 76*25,2 |
Ângulo de visão | 6 horas |
Tipo LCD | FSTN-Positivo, STN-Cinza |
luz de fundo | Retroiluminação LED branca ou âmbar |
driver IC | ST7066U |
Fonte de energia | 5,0 V |
Interface | Paralelo |
Temperatura operacional | -30º C~70ºC |
Temperatura de armazenamento | -30º C~80ºC |
Desenho de contorno do módulo de exibição alfanumérica de 2004
Características do display LCD de 20x4 caracteres
1. Nome do produto: Módulo LCD 20 × 4
2. Aplicação: Terminal POS, medidor de vazão, instrumento de teste, medidor de medição, eletrônicos de consumo
3. Tipo de exibição: STN azul, FSTN positivo, STN azul negativo
4. Estrutura: COB
5. Tipo de polarizador: Transfletivo/Refletivo/Transmissivo
6. Temperatura operacional: -20-70 ℃
7. Método do conector: PIN
8. Tensão: 5v
9. Temperatura de armazenamento: -30-80℃
10. Luz de fundo: luz de fundo LED
11. 4 linhas de 20 caracteres
Módulos LCD de caracteres (LCM) de exibição real
A Royal Display oferece uma ampla gama de módulos LCD de caracteres padrão para a aplicação dos clientes.Nossos visores de caracteres LCD estão disponíveis nos formatos 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 até 40x4 com caracteres de matriz de pontos 5x8.As tecnologias do painel LCD incluem os tipos TN, STN, FSTN, FFSTN e também com opções de modo positivo e negativo do polarizador.Existem diferentes retroiluminações LED disponíveis em várias cores, incluindo amarelo/verde, branco, vermelho, azul, verde, âmbar e LEDs RGB, bem como nenhuma opção de retroiluminação.
Para atender às demandas das aplicações dos clientes, esses visores LCD de caracteres estão disponíveis com ângulos de visão de 6:00, 12:00, 3:00 e 9:00 horas.O Royal Display oferece várias opções de IC de fontes de caracteres, incluindo inglês/japonês, europeu ocidental, europeu oriental, europeu escandinavo, cirílico (russo) e hebraico/árabe.Esses módulos de caracteres LCD e módulos LCM podem ser usados em aplicações industriais e de consumo, incluindo equipamentos de guarda de entrada, telegrama, dispositivo médico, carro e áudio doméstico, linha branca, máquina de jogos, brinquedos e etc.
