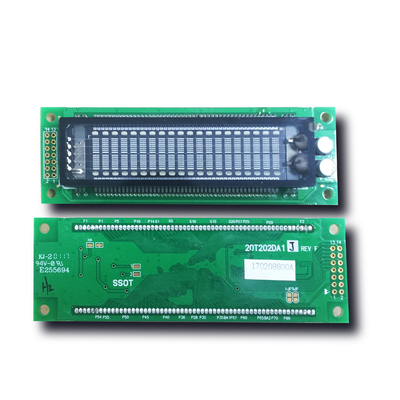

exposição fluorescente FSTN DOT Matrix positivo VFD do vácuo 4X20 para automotivo

módulo fluorescente de DOT Matrix VFD LCD da exposição do vácuo 4X20 para automative

ESPECIFICAÇÃO DA EXPOSIÇÃO

1. ESPAÇO
Esta especificação aplica-se ao módulo de VFD (modelo No: 20S401DA1) fabricado por SSVD (acuum de Shanghai Samsung V
Dispositivos)

2. CARACTERÍSTICAS
* paralela e relação de série: Taxa de transmissão: 300 ~ 19.200 bps, paridade selecionável (não, mesmo, impar)

* limpe a exposição fluorescente: Exposição luminosa, de alta qualidade e legível do auto
* dois tipos de CG ROM Font: ASCII + japonês e ASCII + europeu
* fonte de alimentação de +5VDC única: Construído no conversor de DC/DC
* nível do brilho 4: 25%, 50%, 75% e 100%
* formato do caráter: 5*7 Dot Matrix

O QUE É MÓDULO DE VFD

Um módulo de VFD incorpora um controlador, um motorista do ânodo, um motorista da grade e um circuito da fonte de alimentação para fazer a avaliação fácil.

Execute uma variedade de funções de controle da exposição usando um comando simples. As opções de relação múltiplas estão disponíveis.
Para acomodar especificações do cliente, nós podemos fazer encomendas especiais para a relação e o software.

Introdução

Este projeto da referência mostra uma solução para obter a tensão da movimentação exigida para uma fonte de alimentação fluorescente da exposição do vácuo (VFD) em aplicações automotivos. O projeto inclui o diagrama esquemático completo, e apresenta a conta de materiais (BOM), de carga/linha medidas regulamentares, e de resultados da análise.

Princípios de VFD

Uma exposição fluorescente do vácuo (VFD) é um tipo de exposição usado geralmente no equipamento dos produtos eletrónicos de consumo tal como os gravadores de cassetes, os autorrádios, e os fornos micro-ondas video. Ao contrário das exposições de cristal líquidas (LCDs), um VFD emite-se uma luz muito brilhante com contraste claro e pode-se facilmente apoiar elementos de exposição de várias cores. A tecnologia é relacionada ao tubo de raio de cátodo e ao tubo do nixie. Ao contrário dos LCDs, contudo, a maioria de VFDs continua a funcionar normalmente nas temperaturas subzero, fazendo as ideais para dispositivos exteriores em climas frios.

O VFD é composto de três filamentos básicos do cátodo dos elétrodos-, ânodos (fósforo), e grade-sob uma condição do alto-vácuo em um envelope de vidro. O cátodo consiste nos fios de tungstênio finos, revestidos pelos óxidos alcalinos-térreo que se emitem elétrons. As grades são uma malha fina do metal, que controle e difunda os elétrons emissores do cátodo. Os ânodos são os elétrodos condutores em que o fósforo é imprimido para indicar caráteres, ícones, ou símbolos. Os elétrons emissores do cátodo são acelerados com o potencial positivo aplicado à grade e ao ânodo; em cima da colisão com o ânodo os elétrons excitam o fósforo para emitir-se a luz. Os testes padrões iluminados desejados podem ser conseguidos controlando os potenciais positivos ou negativos em cada grade e ânodo. O ânodo e a grade exigem uma tensão C.C.-regulada evitar a cintilação da exposição. Para conduzir grande VFDs, o cátodo exige a movimentação da C.A. impedir a inclinação da luminância, isto é, a diferença no brilho de um lado da exposição ao outro. Uma escala de frequência de 20kHz a 200kHz é recomendada evitar o ruído audível e a cintilação.
